冷水机组标准安装工艺流程（水冷螺杆 / 离心机组通用）
总流程：施工准备→开箱验收→基础验收放线→减振支座安装→机组吊装就位→找正找平→管道安装→电气接线→试压吹扫、保温→开机前检查→试运行调试→竣工验收
一、施工准备
- 图纸会审：制冷机房、水系统、电气、BMS 图纸核对，确认机组进出水方向、接管空间、检修距离。
- 场地清理：吊装通道、机房运输通道清理，预留检修空间（机组四周、上方检修距离按厂家手册）。
- 机具准备：吊车 / 叉车、水平仪、扭矩扳手、压力表、真空泵、试压泵、撬棍、垫铁等。
- 材料准备：弹簧减振器 / 橡胶减振垫、橡胶 / 金属软接头、Y 型过滤器、阀门、仪表、管材保温。
二、开箱检查验收（甲方、监理、厂家、施工四方在场）
- 对照设备清单核对型号、冷量、重量、随机资料（合格证、说明书、图纸）、备品备件。
- 外观检查：壳体、法兰、仪表有无磕碰；运输固定螺栓、压缩机固定件标记；机组保压是否正常。
- 记录并拍照，签署开箱记录；机组出厂冷媒一般已预充，严禁随意拆卸制冷管路。
三、基础验收、放线
- 混凝土基础强度达标，基础承重满足机组运行总重量（含水 + 冷媒）。基础表面无裂缝、蜂窝。
- 放线：放出机组纵横中心线、标高线；基础尺寸、标高、平整度复核。
- 基础高出地面一般 150~200mm，底座每边多出 150mm 左右。
- 基础表面清理，处理麻面，准备放置减振装置。
四、减振支座安装（关键）
- 按机组底座点位摆放弹簧减振器（大型机组优先）或橡胶减振垫，位置居中，受力均匀。
- 减振器不得被土建面层包裹，预留调节空间。
五、机组吊装、就位
大型机组必须编制专项吊装方案，持证起重人员作业
- 严格使用厂家指定吊点，严禁吊换热器、接管、电机壳体；钢丝绳加护垫，防止损伤设备。
- 吊至基础上方，缓慢落位，机组中心线对齐基础中心线。
- 就位后拆除全部运输固定螺栓、压缩机固定限位件（不拆会损坏压缩机）。
六、找正、找平（核心控制点）
- 使用精密水平仪在机组底座精加工面测量，纵、横向水平偏差≤1‰（1 米长度偏差≤1mm）。
- 通过减振器调节螺栓 / 垫铁微调，保证四点受力均匀；禁止强行撬拽机组。
- 找平完成后固定减振器锁紧螺母。
七、管道系统安装（水冷机组分冷冻水、冷却水两路）
重要原则：管道不得对机组管口施加应力！
- 接管顺序：机组管口 → 软接头（橡胶 / 金属波纹管，减震、吸收位移）→ 阀门 → Y 型过滤器 → 压力表、温度计 → 水流开关 → 管路
- 流向：蒸发器（冷冻水）、冷凝器（冷却水）严格按机组标识进出水，严禁接反。
- 所有管路先预制、单独吹扫冲洗干净后，再接机组（防止焊渣、泥沙进入换热器堵管，损坏管束，影响质保）。
- 高点设自动排气阀，低点设排污阀；管道支架独立设置，不能让机组承受管道重量。
- 管道试压：水压试验，冷冻水 / 冷却水按设计压力试压，保压检漏；合格后做管道保温（防结露）。
八、电气安装
- 电源：电压、相序、容量匹配机组铭牌；电缆截面满足额定电流。
- 接线：主电源接入机组控制柜；可靠接地（接地电阻符合规范）。
- 控制回路：水流开关、远程启停、BMS 通讯线接入；二次线屏蔽、端子紧固。
- 绝缘测试，核对相序，防止反转损坏压缩机。
九、系统冲洗、试压、检漏
- 水系统分段冲洗，直至出水清澈无杂质。
- 水侧水压试验，检查法兰、焊缝、软接头渗漏。
- 制冷系统：工厂预充冷媒机组只做气密性复检；现场组装机组需抽真空、检漏、加注冷冻油、制冷剂（由制冷专业人员操作）。
十、调试前检查（开机前必查）
- 减振、管道、电气全部完工，阀门状态正确，水系统满水、排净空气。
- 检查冷冻油液位；螺杆 / 离心机组提前通电预热油加热器（一般≥12h）。
- 确认水流开关、保护联锁全部正常，急停有效。
- 清理机房杂物，确认冷却塔、冷却泵、冷冻泵可正常投入（水冷机组）。
十一、试运行与调试
- 先启动冷冻水泵、冷却水泵，确认水流量稳定，水流开关闭合。
- 机组控制柜手动 / 自动模式试运转，逐步加载，监测进出口水温、电流、油压、高低压。
- 连续试运行，记录参数，排查异响、振动、渗漏。
- 各项指标达标后，移交、培训运维人员，完成竣工验收。
重点注意事项
- 禁止强行对口接管，管道自重不能压在机组法兰上，否则撕裂换热器管口。
- 软接头安装：正常自然状态，不要拉伸、压缩变形，螺栓不要压死橡胶。
- 吊装、冷媒操作、电气高压接线，必须持证专业人员，严禁自行操作。

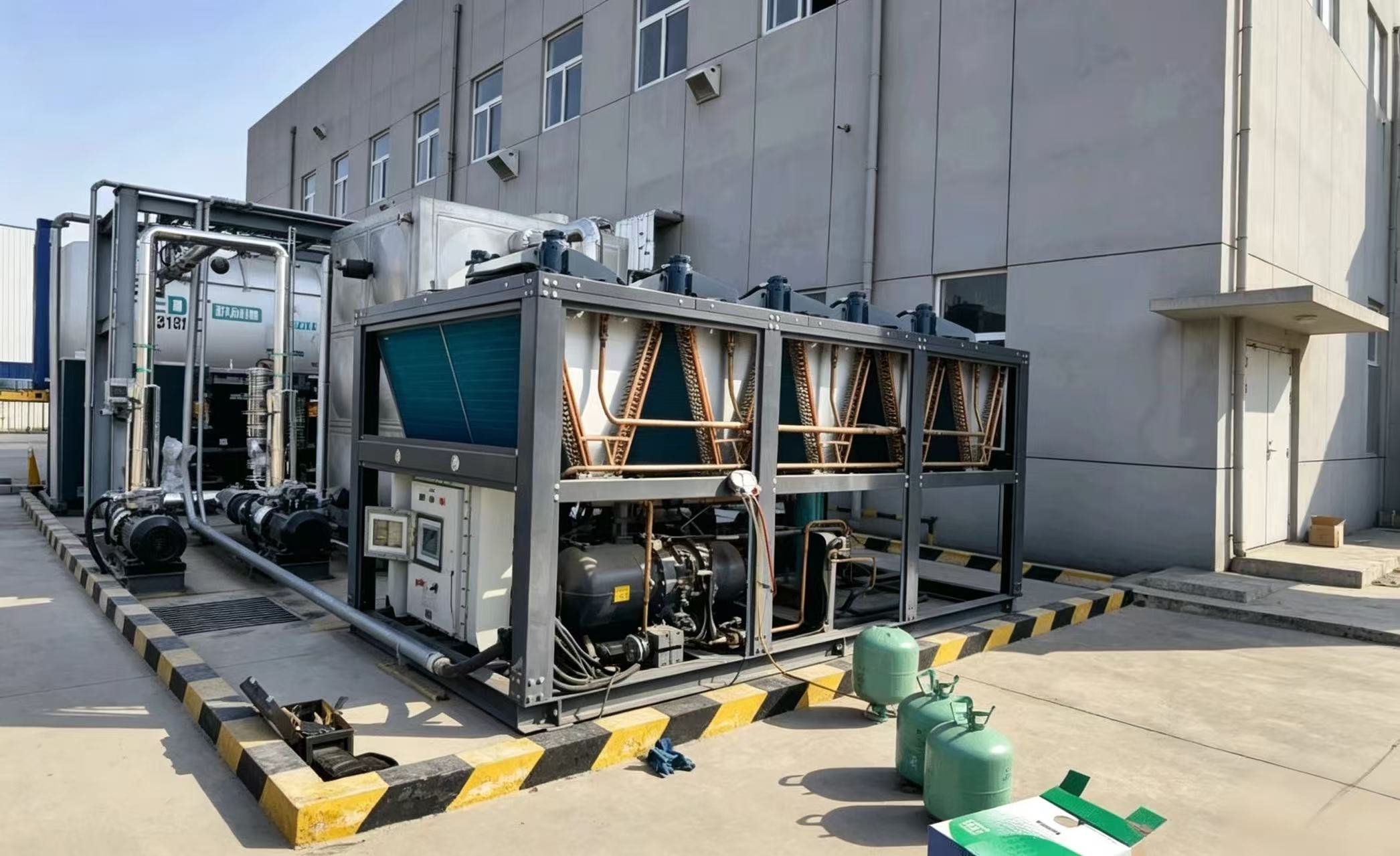

- 空气源冷水机组：重点保证进风、排风空间，防止热风短路。
所有安装工作必须优先遵循设备厂家安装手册，手册要求高于通用规范。
