水冷螺杆机头【四段容调电磁阀】工作顺序（汉钟 / 复盛最常用，得电泄压、失电保压）

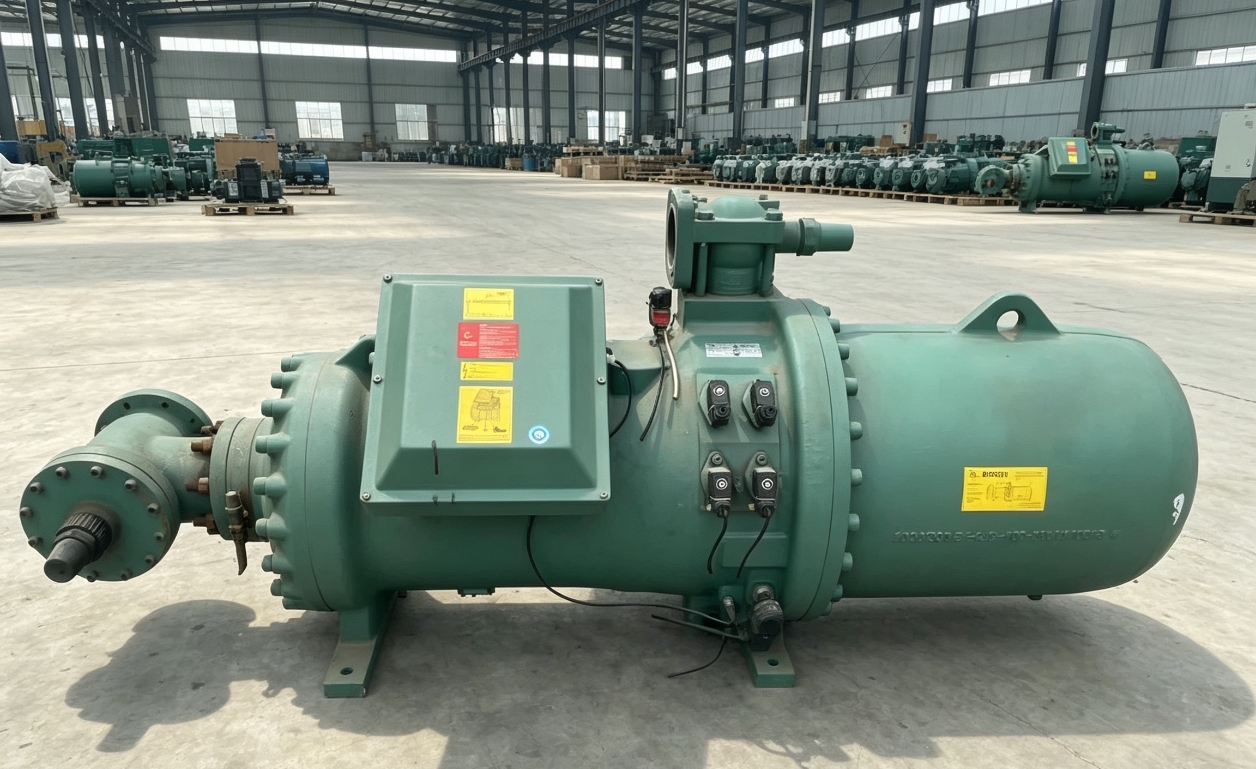

机头上面 4 只电磁阀：25%、50%、75%、100%（100% 阀很多机型不单独设，理解为全部容调阀断电 = 满载），作用是控制容调油缸油路，驱动滑阀，实现分级加载 / 卸载

✅ 开机启动顺序（必须轻载启动，保护电机）

1. 开机前静止：滑阀默认在 25% 位置
2. 压缩机上电、星三角启动阶段：25% 电磁阀通电打开，50%、75% 断电；油缸油持续泄压回低压，锁定 25% 低负荷，电机轻载启动（Y-Δ 转换），延时约 5～30 秒（机组程序设定）
3. 启动完成，开始逐级加载（不能跳级）
   • 25% 电磁阀断电关闭 → 高压冷冻油进入油缸，推动滑阀向前；50% 电磁阀通电，油路泄压平衡，稳定在 50% 负荷
   • 冷量需求继续增大：50% 断电 → 油压继续推滑阀，75% 电磁阀通电，稳定 75% 负荷
   • 还需要冷量：75% 断电，25/50/75 全部电磁阀断电，油缸保压，滑阀推到底 → 100% 满载运行

加载顺序：25%（启动）→50%→75%→100%

✅ 卸载（降负荷，反向逐级）

水温达标、负荷下降，反向动作，不跳级

1. 100% → 75%：75% 电磁阀通电，油缸泄压，滑阀后退，稳定 75%
2. 75% → 50%：75% 断电，50% 通电，滑阀后退，稳定 50%
3. 50% → 25%：50% 断电，25% 通电，滑阀回到 25% 最低负荷

卸载顺序：100%→75%→50%→25%

✅ 停机动作顺序

收到停机指令：

1. 先把电磁阀切到25% 通电，压缩机卸载至 25%
2. 延时几秒后，压缩机主接触器断开，机头停机；停机保持 25% 位置，为下次轻载启动做准备

补充：还有其他电磁阀（不是容调滑阀阀，是系统阀）

1. 油加热电磁阀（部分机型）：机组上电预热，提前打开，停机保温
2. 供油 / 喷油电磁阀：压缩机运行时打开，给转子喷冷冻油；停机关闭
3. 排气旁通电磁阀（热气旁通）：负荷过低、防低压保护时打开，和机头容调独立

简单口诀（现场调试用）

启动 25 得电，逐级断电加载；降载逐级得电，停机回到 25

重点提醒

• 品牌差异：比泽尔、约克、特灵、麦克维尔逻辑略有区别，有的是2 只电磁阀无级容调（加载阀 + 卸载阀脉冲控制，不是四段），要以本机油路图纸为准
• 故障判断：25% 阀卡死一直通电 → 永远加载不上，一直 25%；25% 阀卡死关闭 → 启动就是满载，电机启动电流大，容易跳闸
